Se llevó a cabo la prueba de inyección de corriente secundaria en el relevador digital asociado a un seccionador subterráneo de media tensión, con el objetivo de validar las curvas de tiempo-corriente configuradas en el dispositivo y garantizar su correcto funcionamiento en condiciones reales de operación.
Procedimiento Realizado
- Inspección Inicial:
Antes de comenzar, se realizó una inspección visual del relevador digital y del seccionador. Se verificaron las conexiones, el estado físico del equipo, y se revisaron los parámetros configurados en el relevador para asegurarse de que correspondieran a los requerimientos del sistema eléctrico. - Conexión del Equipo de Prueba:

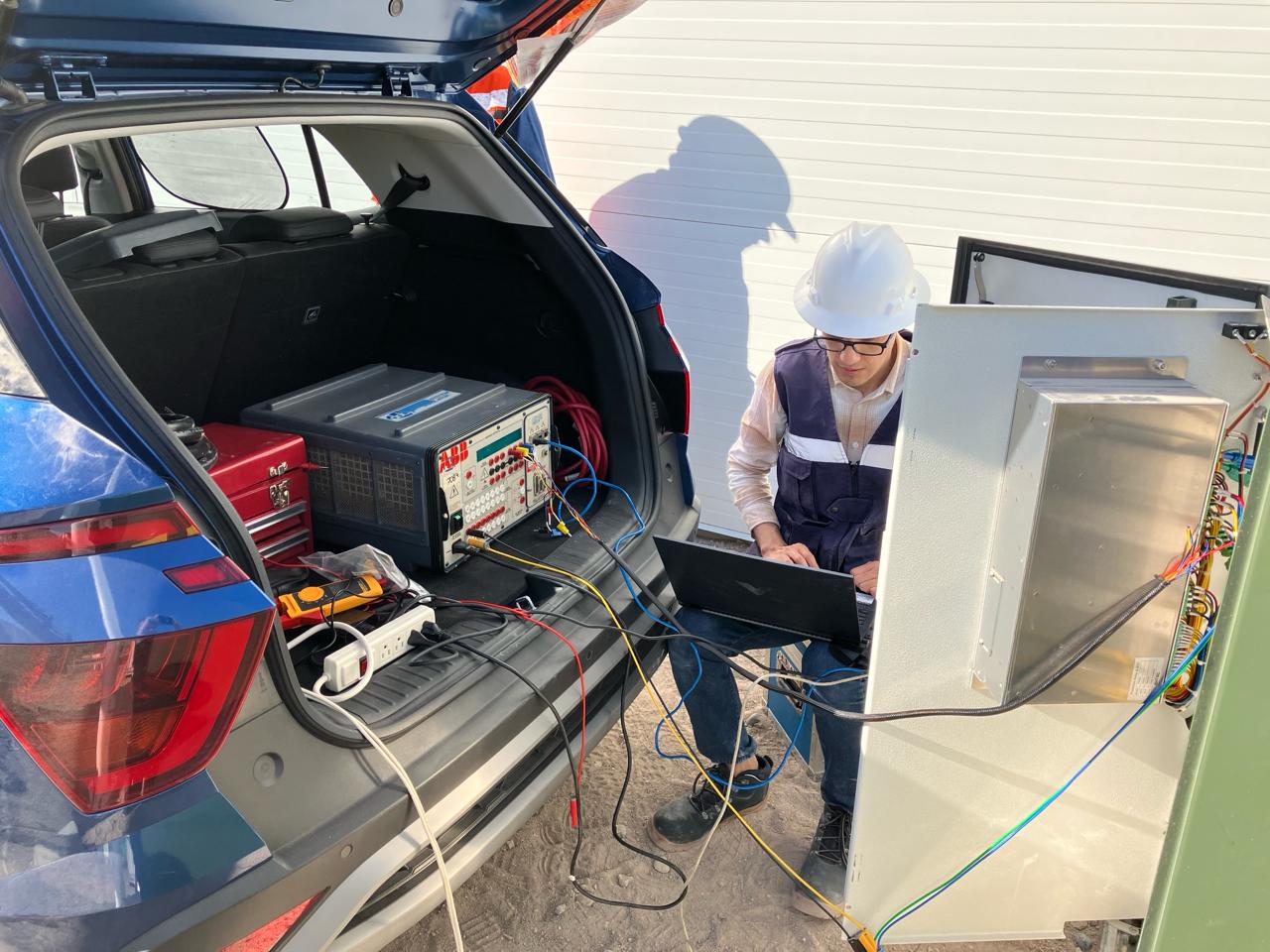

Utilizamos un equipo de inyección secundaria diseñado específicamente para pruebas en relevadores digitales. - Simulación de Condiciones de Falla:
Se inyectaron señales secundarias de corriente y voltaje para simular diferentes escenarios de falla, como sobrecorrientes y cortocircuitos. - Validación de Curvas de Tiempo-Corriente:
Comparando los datos registrados por el equipo de prueba con las curvas configuradas en la parametrización a relevadores de protección, se verificó que los tiempos de operación coincidieran con los parámetros establecidos. - Revisión y Ajustes Finales:
En caso de detectar desviaciones en los tiempos de operación o discrepancias en la configuración, se realizaron los ajustes necesarios en las curvas de tiempo-corriente del relevador para optimizar su desempeño.
Resultados Obtenidos
La prueba confirmó que el relevador digital estaba correctamente configurado y que las curvas de tiempo-corriente respondían de manera precisa ante las señales de prueba. Esto garantiza que el equipo protegerá el sistema eléctrico de manera confiable en situaciones de falla, minimizando riesgos y evitando interrupciones prolongadas.
Este procedimiento es clave para asegurar la funcionalidad de los sistemas de protección en instalaciones de media tensión, especialmente en redes subterráneas, donde la confiabilidad es fundamental.
